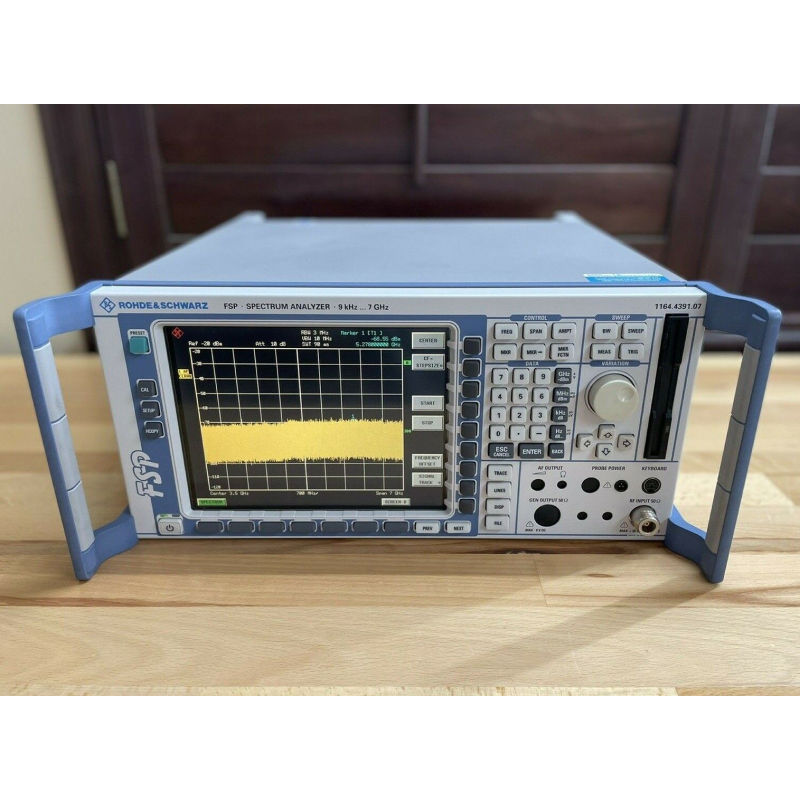

Анализатор спектра Rohde & Schwarz FSP7 представляет собой высокотехнологичное устройство, которое находит широкое применение в области радиочастотной инженерии и телекоммуникаций. С его помощью специалисты могут проводить детальный анализ сигналов в диапазоне частот от 20 Гц до 7 ГГц, что делает его идеальным инструментом для работы с современными беспроводными технологиями.
Одной из ключевых характеристик FSP7 является его разрешающая способность по частоте, которая варьируется от 1 Гц до 10 МГц. Это позволяет пользователям точно определять частотные компоненты сигналов и выявлять даже самые слабые сигналы на фоне шумов. Средний уровень собственных шумов (DANL) составляет -155 дБмВт при 1 Гц, что обеспечивает высокую чувствительность устройства и делает его незаменимым при анализе сложных сигналов.
Фазовый шум анализатора на уровне -113 дБн при отстройке 10 кГц также свидетельствует о его высокой производительности. Это особенно важно для работы с сигналами, требующими строгих временных характеристик, таких как GSM или Bluetooth. Суммарная погрешность измерения в 0,5 дБ обеспечивает надежность и точность получаемых результатов, что критично для профессионалов в области радиосвязи.
Дисплей размером 21 см с разрешением SVGA и режимом разделенного экрана позволяет удобно визуализировать результаты измерений, что значительно упрощает анализ и интерпретацию данных. Пользователи могут одновременно отслеживать несколько параметров, что повышает эффективность работы.
Анализатор также оснащен современными интерфейсами, такими как USB, RS-232 и GPIB, что обеспечивает легкость интеграции в существующие системы и возможность автоматизации процессов. Встроенное прикладное ПО для анализа различных стандартов связи, включая GSM/EDGE, WCDMA, WLAN и другие, делает FSP7 универсальным инструментом для специалистов, работающих с различными типами сигналов.
В целом, Rohde & Schwarz FSP7 — это мощный анализатор спектра, который сочетает в себе высокую производительность, точность и удобство использования, что делает его идеальным выбором для профессионалов в области радиочастотной инженерии и телекоммуникаций.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Анализатор спектра |
|
Номер записи в ГосРеестре СИ
|
26744-09 |
|
Мин. частота (кГц)
|
9 |
|
Макс. частота (ГГц)
|
7 |
|
Гармонические искажения
|
-90 дБн |
|
Фазовый шум
|
-106 дБн/Гц |
|
Максимальный измеряемый уровень
|
+30 дБм |
|
Опорный генератор
|
±1×10⁻⁶ |
|
Диагональ дисплея, дюйм
|
8,4" |
|
Интерфейс
|
USB, RS-232, GPIB |
|
Питание
|
100-240 В |
|
Тип дисплея
|
Цветной ЖК |
|
Разрешение дисплея
|
640 х 480 |
|
Гарантия, (мес)
|
1 |
- Анализатор спектра
- Инструкция
| Диапазон частот: | 20 Гц1/ 9 кГц - 7 ГГц | |
| Номинальное значение частоты опорного кварцевого генератора | 10 МГц | |
| Пределы допускаемой основной относительной погрешности частоты опорного генератора2, δоп | ± 1 × 10-6 | |
| с опцией термостатированного генератора опорной частоты R&S FSP-B4 | ± 1 × 10-7 | |
| Пределы допускаемой дополнительной относительной погрешности частоты опорного генератора в рабочем диапазоне температур | ± 1 × 10-6 | |
| с опцией R&S FSP-B4 | ± 1 × 10-8 | |
| Пределы допускаемой абсолютной погрешности измерения частоты Fизм в режиме частотомера (при отношении сигнал/шум не менее 25 дБ) | ±(δоп × Fизм + R) | |
| Разрешение частотомера, R | 0,1 Гц; 1 Гц; 10 Гц, 100 Гц, 1 кГц; 10 кГц | |
| Диапазон полос обзора | 0 Гц; 10 Гц - полный диапазон частот | |
| Пределы допускаемой относительной погрешности установки полосы обзора | ±0,1% | |
| Уровень фазовых шумов на несущей частоте 1 ГГц, при отстройке от несущей, не более | 1 кГц | минус 100 дБн/Гц |
| 10 кГц | минус 106 дБн/Гц | |
| 100 кГц | минус 110 дБн/Гц | |
| 1 МГц | минус 120 дБн/Гц | |
| Диапазон перестройки фильтров полосы пропускания ПЧ, RBW | 10 Гц - 10 МГц (с шагом 1-3) | |
| 1 Гц - 30 кГц (с шагом 1-3) - фильтры БПФ | ||
| 200 Гц, 9 кГц, 120 кГц - фильтры электромагнитной совместимости (ЭМС) | ||
| Пределы допускаемой относительной погрешности установки ширины полос пропускания ПЧ по уровню минус 3 дБ, при RBW | 10 Гц - 100 кГц | ±3 % |
| 300 кГц - 3 МГц | ±10 % | |
| 10 МГц | от -30 % до 10 % | |
| Пределы допускаемой относительной погрешности установки ширины полос пропускания ПЧ по уровню минус 6 дБ, при RBW | 200 Гц, 9кГц, 120 кГц | ±3 % |
| Коэффициент прямоугольности фильтров полосы пропускания (по уровням минус 60 дБ и минус 3 дБ), при RBW, не более: | 10 Гц - 100 кГц | 5:1 |
| 300 кГц - 3 МГц | 15:1 | |
| 10 МГц | 7:01 | |
| Коэффициент прямоугольности фильтров ЭМС (по уровням минус 60 дБ и минус 6 дБ), не более | 5:01 | |
| Диапазон перестройки полос видеофильтра | 1 Гц -10 МГц (с шагом 1-3) | |
| Диапазон измеряемых уровней | от среднего уровня шумов до +30 дБмВт | |
| Средний уровень собственных шумов при полосе пропускания 10 Гц, не более: | ||
| на частоте 9 кГц | минус 95 дБмВт | |
| на частоте 100 кГц | минус 100 дБмВт | |
| на частоте 1 МГц | минус 120 дБмВт | |
| в диапазоне частот от 10 МГц до 1 ГГц | минус 142 дБмВт | |
| в диапазоне частот от 1 ГГц до 3 ГГц | минус 140 дБмВт | |
| в диапазоне частот от 7 ГГц до 13,6 ГГц | минус 132 дБмВт | |
| в диапазоне частот от 10 МГц до 2 ГГц | с опцией предварительного усилителя R&S FSP-B25 | минус 152 дБмВт |
| в диапазоне частот от 2 ГГц до 7 ГГц | минус 150 дБмВт | |
| на частоте 20 Гц | с опцией R&S FSP-B29 | минус 58 дБмВт |
| на частоте 100 Гц | минус 75 дБмВт | |
| на частоте 1 кГц | минус 85 дБмВт | |
| Пределы допускаемой абсолютной погрешности измерения уровня сигнала минус 30 дБмВт на частоте 128 МГц | опорный уровень минус 20 дБмВт, ослабление входного аттенюатора 10 дБ, RBW = 10 кГц | ±0,2 дБ |
| Неравномерность амплитудно-частотной характеристики относительно уровня на частоте 128 МГц в диапазоне частот, не более | ||
| от 9 кГц до 50 кГц | +0,5/ минус 1,0 дБ | |
| от 50 кГц до 3 ГГц | ±0,5 дБ | |
| от 3 ГГц до 7 ГГц | ±2,0 дБ | |
| от 10 МГц до 3 ГГц | с включенным предварительным усилителем (опция R&S FSP-B25) | ±1,0 дБ |
| от 3 ГГц до 7 ГГц | ±2,0 дБ | |
| Диапазон установки опорного уровня | (от минус 130 до +30) дБмВт с шагом 0,1 дБ | |
| Пределы допускаемой абсолютной погрешности установки опорного уровня при фиксированном значении ослабления входного аттенюатора | ± 0,2 дБ | |
| Диапазон и шаг перестройки аттенюатора СВЧ | от 0 дБ до 70 дБ через 10 дБ | |
| с опцией R&S FSP-B25 | от 0 дБ до 75 дБ через 5 дБ | |
| Пределы допускаемой абсолютной погрешности измерения уровня из-за переключения ослабления входного аттенюатора (на частоте 128 МГц) | ± 0,2 дБ | |
| Пределы допускаемой абсолютной погрешности измерения уровня из-за переключения полосы пропускания относительно RBW = 10 кГц, при RBW | 10 Гц -100 кГц | ±0,1 дБ |
| 300 кГц-10 МГц | ±0,2 дБ | |
| 1 Гц - 3 кГц (фильтры БПФ) | ±0,2 дБ | |
| Пределы допускаемой абсолютной погрешности измерения уровня из-за нелинейности шкалы (при отношении сигнал/шум не менее 16 дБ) | при RBW ≤ 100 кГц в диапазоне от 0 дБ до минус 70 дБ | ± 0,2 дБ |
| в диапазоне от минус 70 дБ до минус 90 дБ | ± 0,5 дБ | |
| при RBW ≥ 300 кГц в диапазоне от 0 дБ до минус 50 дБ | ± 0,2 дБ | |
| в диапазоне от минус 50 до минус 70 дБ | ± 0,5 дБ | |
| Пределы допускаемой абсолютной погрешности измерения уровня в диапазоне частот от 50 кГц до 3 ГГц | в диапазоне от минус 70 дБ до 0 дБ относительно опорного уровня, при отношении сигнал/шум не менее 16 дБ, RBW ≤ 100 кГц | ± 0,5 дБ |
| Интермодуляционные искажения 3-го порядка при уровне сигналов на смесителе минус 30 дБмВт и сдвигом по частоте не менее 5 × RBW или 10 кГц (что больше), в диапазоне частот, не более | 20 МГц - 200 МГц |
минус 70 дБн минус 74 дБн минус 80 дБн |
| 200 МГц - 3 ГГц | ||
| 3 ГГц - 7 ГГц | ||
| Гармонические искажения 2-го порядка при уровне сигнала на смесителе минус 10 дБмВт, в диапазоне частот, не более | до 100 МГц |
минус 35 дБн минус 45 дБн минус 90 дБн |
| 100 МГц - 1,5 ГГц | ||
| свыше 1,5 ГГц | ||
| Негармонические искажения при уровне сигнала на смесителе минус 10 дБмВт и отстройке от несущей не менее 100 кГц, в диапазоне частот, не более | до 7ГГц | минус 70 дБн |
| Уровень сигналов комбинационных частот, не более | вход заглушен, аттенюатор 0 дБ, частота не менее 1 МГц | минус 103 дБмВт |
| Входное сопротивление анализатора | 50 Ом | |
| КСВН входа (аттенюатор СВЧ 10 дБ) в диапазоне частот, не более | до 3 ГГц | 1,5 |
| 3 ГГц - 7 ГГц | 2 | |
| Разъем СВЧ входа | N-тип «розетка» | |
| Характеристики следящего генератора (опция R&S FSP-B9) | ||
| Диапазон частот сигнала | от 9 кГц до 3,0 ГГц | |
| Диапазон уровней сигнала | от минус 30 дБмВт до 0 дБмВт | |
| Пределы допускаемой абсолютной погрешности выходного уровня сигнала 0 дБмВт на частоте 128 МГц | ± 1,0 дБ | |
| Неравномерность амплитудно-частотной характеристики относительно уровня, не более | уровень 0 дБм в диапазоне частот 100 кГц - 2 ГГц | ± 1,0 дБ |
| уровень (минус 25 - 0) дБм в диапазоне частот 9 кГц - 3 ГГц | ± 3,0 дБ | |
| Разъем СВЧ выхода: | N-тип «розетка» | |
| Условия эксплуатации и массогабаритные характеристики | ||
| Рабочие условия эксплуатации | Температура (+5 ..... +40) °С | |
| Относительная влажность воздуха (40 - 95) % | ||
| Условия хранения и транспортирования | Температура (- 40 ..... +70)°С | |
| Относительная влажность воздуха не более 95% | ||
| Масса, не более, кг | 11,3 | |
| Габаритные размеры (ширина х высота х глубина), мм | 412 х 197 х 417 | |
| Питание от сети переменного тока | (100 - 240) В; (50 - 400) Гц | |
| Потребляемая мощность, Вт | 120 | |
| Питание от напряжения постоянного тока | опция R&S FSP-B30 | (10-28) В |
| Время прогрева, мин | 15 | |
| 1 Опция расширения диапазона частот R&S FSP-B29 | ||
| 2 При температуре (25 ± 5) °С | ||
